NVIDIA目前在美国华盛顿举办了最新的GTC 2025大会，在会上NVIDIA发布了相当多的产品配资官方开户，包括以下一代Rubin GPU为核心的AI超算。除了Rubin GPU之外，NVIDIA也对外发布面向未来AI市场打造的Feynman GPU，将会采用台积电最新的制程工艺，从而在高性能上计算上更上一层楼，并且还可以有效地降低能源消耗。
根据NVIDIA的说法，Feynman GPU将会采用最新的台积电制程工艺，预计将首发台积电1.6nm，该制程节点将会是台积电2nm的下一代，与英特尔18A工艺一样，台积电1.6nm同样将会搭载背面供电技术，从而提升晶体管的电气性能以及密度。

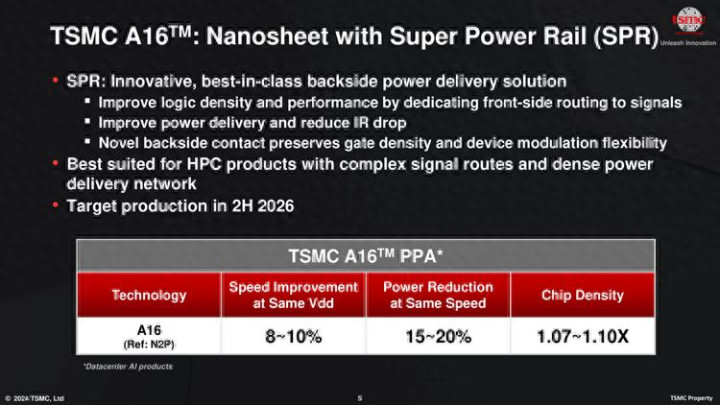

台积电之前就表示与2nm制程相比，1.6nm制程能够在相同电压下实现8-10%的性能提升，同时功耗降低15%上下，台积电也表示1.6nm制程适合高密度供电线路的计算，特别是AI芯片这种专用芯片，效率更高。目前有消息称为了追求更强性能的AI算力，像是NVIDIA不断地开放GPU的功率，Vera Ultra的最大功率将会超过4000W，相信Feynman GPU还将更高。
当然众所周知，晶圆工艺制程越先进，价格也就越高，并且还不是线性增长，估计Feynman GPU将会突破天际，不过就现在AI蓬勃发展的趋势，估计到了2027年配资官方开户，还是会有海量的企业会去采购NVIDIA的Feynman GPU，后者根本不愁卖。
